Cum sînt alimentate bobinele de excitaţie?

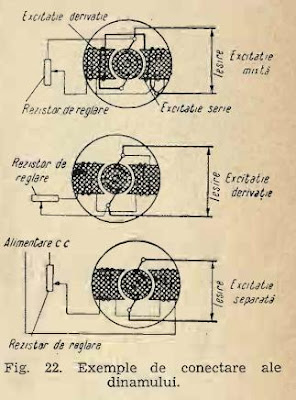

Există mai multe moduri de a alimenta în curent continuu bobinele de excitaţie ale unui dinam. Dacă le alimentăm de la o sursă externă avem o excitaţie se­parată; cînd ele sînt conectate în paralel pe ieşire avem excitaţia derivaţie; cînd ele se conectează în serie cu bornele de ieşire excitaţia este de tip serie, iar atunci cînd se realizează combinaţia ultimelor două avem o excitaţie mixtă (sau com­pound). Diferitele moduri de conectare sînt prezentate în fig. 22.

Pentru pornirea unui dinam cu exci­taţie derivaţie este suficient cîmpul magnetic remanent al pieselor polare. în cazul excitaţiei serie la creşterea curentu­lui în sarcină creşte şi cîmpul dat de bo­binele de excitaţie. Acest efect se folo­seşte la generatorul cu excitaţie mixtă pentru a face tensiunea de ieşire sta­bilă la fluctuaţii ale curentului de sarcină.
